اگر چراغ PON سبز و ثابت و چراغ LOS خاموش باشد، ارتباط نوری مودم معمولاً برقرار است. روشن یا چشمکزن بودن چراغ Internet نیز نشان میدهد سرویس اینترنت فعال است یا داده در حال انتقال است. مهمترین هشدار زمانی است که LOS قرمز شود؛ این وضعیت معمولاً به نرسیدن یا ضعیفبودن سیگنال نوری اشاره دارد.
البته رنگ و الگوی چشمکزدن چراغها در همه مدلها یکسان نیست. حتی هواوی نیز در مستندات فنی خود تأکید میکند که وضعیت نشانگرها ممکن است بین مدلهای مختلف ONT تفاوت داشته باشد؛ بنابراین دفترچه یا راهنمای رسمی مدل دستگاه همیشه در اولویت قرار دارد.

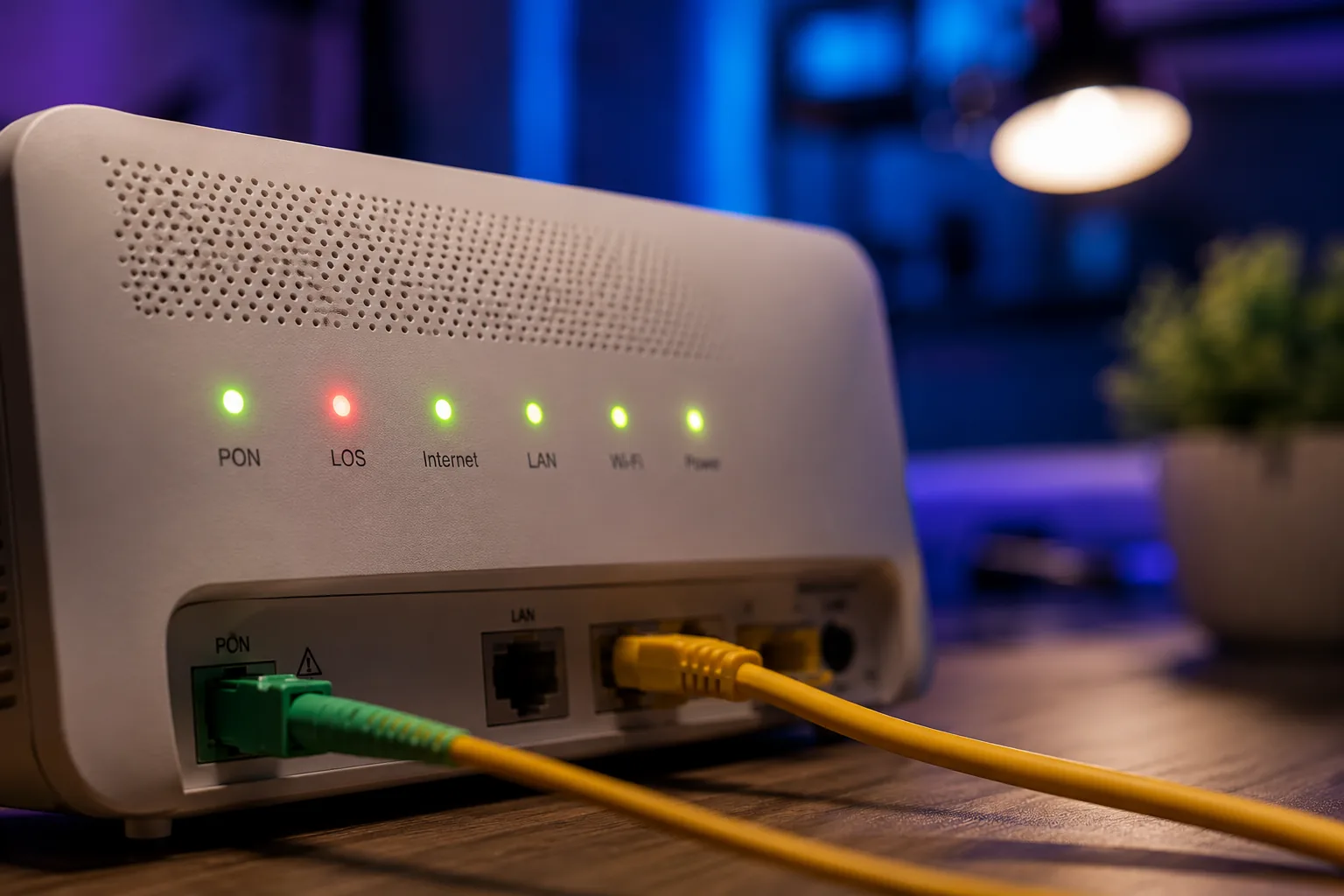

معنی چراغهای مودم فیبر نوری در یک نگاه
چراغ وضعیت معمول و سالم وضعیت نیازمند بررسی معنی
Power روشن و ثابت خاموش وضعیت برق و روشنبودن دستگاه
PON سبز و ثابت خاموش یا چشمکزدن مداوم ثبت مودم در شبکه اپراتور
LOS خاموش قرمز ثابت یا چشمکزن وضعیت دریافت سیگنال نوری
Internet سبز ثابت یا چشمکزن خاموش یا قرمز، بسته به مدل وضعیت اتصال اینترنت و WAN
LAN روشن یا چشمکزن خاموش هنگام اتصال کابل ارتباط کابلی با رایانه یا روتر
WLAN / Wi-Fi روشن یا چشمکزن خاموش فعالبودن شبکه بیسیم
مهمترین نکته این است که خاموشبودن همه چراغها یک معنی ندارد. خاموشبودن LOS معمولاً طبیعی است، اما خاموشبودن Power نشان میدهد دستگاه برق ندارد.
تفاوت PON، LOS و Internet چیست؟
برای عیبیابی بهتر، این سه چراغ را بهعنوان سه لایه جداگانه در نظر بگیرید:
- LOS وضعیت رسیدن سیگنال نوری را نشان میدهد.
- PON وضعیت شناسایی و ثبت مودم در تجهیزات اپراتور را مشخص میکند.
- Internet وضعیت برقراری سرویس اینترنت و دریافت اتصال WAN را نشان میدهد.
به همین دلیل ممکن است PON روشن و LOS خاموش باشد، اما همچنان اینترنت نداشته باشید. در این حالت مسیر نوری احتمالاً سالم است و مشکل باید در تنظیمات سرویس، احراز هویت، روتر یا شبکه اپراتور بررسی شود.
چراغ PON چه معنایی دارد؟
PON مخفف Passive Optical Network است. این چراغ نشان میدهد دستگاه ONT یا مودم فیبر نوری توانسته با تجهیز مرکزی اپراتور که OLT نام دارد ارتباط برقرار کند و در شبکه ثبت شود.
PON سبز و ثابت
در اغلب مودمهای GPON، سبز و ثابتشدن این چراغ بهترین وضعیت ممکن است. طبق توضیح رسمی TP-Link، این حالت یعنی:
“The router is registered with the OLT.”
به بیان ساده، مودم توسط تجهیزات مرکزی اپراتور شناسایی شده و اتصال نوری از مرحله ثبت عبور کرده است.
بااینحال، روشنبودن PON بهتنهایی تضمین نمیکند که اینترنت روی همه دستگاهها در دسترس باشد. وضعیت چراغ Internet، تنظیمات روتر و اتصال Wi-Fi یا کابل شبکه نیز باید بررسی شود.
PON چشمکزن
چشمکزدن PON معمولاً به این معنی است که مودم در حال تلاش برای ثبتشدن، همگامسازی یا برقراری ارتباط با OLT است. مشاهده این وضعیت برای مدت کوتاهی پس از روشنکردن دستگاه میتواند بخشی از فرایند راهاندازی باشد.
اگر چشمکزدن ادامه پیدا کند و چراغ ثابت نشود، چند احتمال وجود دارد:
- مودم هنوز در شبکه اپراتور ثبت نشده است.
- شناسه یا سریال ONT با اطلاعات ثبتشده در مرکز تطابق ندارد.
- پیکربندی سرویس کامل نشده است.
- ارتباط نوری ناپایدار است.
- مودم یا پورت مربوط به آن در شبکه با اختلال مواجه شده است.
Huawei فرایند آنلاینشدن ONU را مرحلهای توصیف میکند که طی آن دستگاه پس از روشنشدن در OLT ثبت میشود و کانال مدیریتی آن شکل میگیرد. بنابراین ادامهداربودن چشمک PON میتواند نشانه کاملنشدن همین فرایند باشد.
PON خاموش
خاموشبودن PON معمولاً یعنی دستگاه در شبکه ثبت نشده یا ارتباط PON برقرار نیست. ابتدا وضعیت LOS را بررسی کنید:
- اگر LOS قرمز است، احتمالاً مشکل از مسیر یا قدرت سیگنال نوری است.
- اگر LOS خاموش است اما PON روشن نمیشود، احتمال پیکربندی ناقص، ثبتنبودن دستگاه یا اختلال سمت اپراتور بیشتر است.
چراغ LOS چه معنایی دارد؟
LOS مخفف Loss of Signal و به معنای ازدسترفتن سیگنال است. این چراغ برخلاف بسیاری از چراغهای مودم، در حالت عادی باید خاموش باشد.
LOS خاموش
خاموشبودن LOS معمولاً نشان میدهد مودم سیگنال نوری را در محدوده قابل قبول دریافت میکند. در راهنمای رسمی TP-Link نیز خاموشبودن این نشانگر بهعنوان وضعیت دریافت صحیح سیگنال نوری معرفی شده است.
البته خاموشبودن LOS فقط سلامت نسبی مسیر فیزیکی را نشان میدهد. ممکن است سرویس اینترنت به دلیل تنظیمات، احراز هویت یا اختلال شبکه همچنان برقرار نباشد.
LOS قرمز ثابت یا چشمکزن
قرمزشدن LOS در بسیاری از مودمها یعنی سیگنال نوری به دستگاه نمیرسد یا قدرت آن بیش از حد پایین است. تفاوت میان قرمز ثابت و چشمکزن به مدل دستگاه بستگی دارد؛ در برخی محصولات این دو حالت برای تفکیک نبود کامل سیگنال از ضعیفبودن آن استفاده میشوند.
دلایل احتمالی عبارتاند از:
- جدا یا شلشدن کانکتور فیبر
- خمشدن شدید کابل
- قرارگرفتن جسم سنگین روی کابل
- آسیبدیدن کابل داخل ساختمان
- مشکل در پریز یا باکس فیبر
- اختلال در شبکه توزیع اپراتور
- ضعیفشدن توان نوری دریافتی
- خرابی پورت یا تجهیزات شبکه
راهنمای عیبیابی Huawei نیز سیگنال ضعیف، خرابی مسیر توزیع نوری و قطع فیبر را از دلایل آفلاینشدن یا قطعووصل ONU معرفی میکند.
هنگام قرمز شدن LOS چه کار کنیم؟
۱. وضعیت کابل را بدون کشیدن آن بررسی کنید
مسیر کابل باریک فیبر را از پریز تا مودم بررسی کنید. کابل نباید زیر پایه میز، در، کمد یا جسم سنگین قرار گرفته باشد. گرهخوردگی یا خم تند نیز میتواند عبور نور را مختل کند.
در یکی از راهنماهای نصب Huawei برای ONT، حداقل شعاع خم کابل بیش از ۳۰ میلیمتر در نظر گرفته شده است. این عدد برای همه کابلها و مدلها یکسان نیست، اما نشان میدهد کابل فیبر نباید مانند سیم برق با زاویه تند تا شود.
۲. اتصال برق مودم را بررسی کنید
مطمئن شوید چراغ Power روشن است و آداپتور بهدرستی متصل شده است. سپس دستگاه را یک بار بهصورت عادی خاموش و روشن کنید.
اگر پس از راهاندازی مجدد، LOS همچنان قرمز ماند، تکرار خاموش و روشنکردن معمولاً مشکل فیزیکی مسیر نوری را حل نمیکند.
۳. کانکتور نوری را دستکاری نکنید
درصورتیکه آموزش لازم را ندیدهاید، کانکتور سبز یا آبی فیبر را خارج نکنید و سطح انتهایی آن را با دستمال معمولی پاک نکنید. آلودگی یا خراش روی کانکتور میتواند افت سیگنال ایجاد کند.
همچنین هرگز مستقیماً به داخل کانکتور یا سر کابل نگاه نکنید. در سیستمهای فیبر ممکن است تابش لیزر نامرئی وجود داشته باشد. Cisco نیز در دستورالعمل ایمنی تجهیزات نوری هشدار میدهد که نباید مستقیماً به پرتو یا کانکتور باز نگاه کرد.
۴. وضعیت دقیق چراغها را به پشتیبانی اعلام کنید
بهجای گفتن جمله کلی «اینترنت قطع است»، اطلاعات زیر را ارائه دهید:
- مدل مودم یا ONT
- روشن، خاموش یا چشمکزن بودن PON
- رنگ و وضعیت LOS
- وضعیت چراغ Internet
- زمان شروع اختلال
- دائمی یا مقطعیبودن مشکل
این اطلاعات کمک میکند پشتیبانی سریعتر تشخیص دهد مشکل از کابل داخل ساختمان، تجهیزات مرکز یا تنظیمات سرویس است.
چراغ Internet چه معنایی دارد؟
چراغ Internet وضعیت سرویس اینترنت یا اتصال WAN را نشان میدهد. در بسیاری از مودمها:
- سبز ثابت: اتصال اینترنت برقرار است، اما در آن لحظه دادهای منتقل نمیشود.
- سبز چشمکزن: اینترنت برقرار است و ترافیک در حال عبور است.
- خاموش: اتصال اینترنت برقرار نیست یا دستگاه در حالت Bridge قرار دارد.
- قرمز: در برخی مدلها نشاندهنده خطای اتصال، دریافتنکردن IP یا مشکل احراز هویت است.
رنگ قرمز در همه دستگاهها معنای یکسانی ندارد؛ بنابراین برای تفسیر قطعی باید راهنمای همان مدل بررسی شود. TP-Link بهطور مشخص توضیح میدهد که خاموشبودن Internet میتواند هم به معنای نبود اتصال و هم ناشی از فعالبودن Bridge Mode باشد.
آیا با خاموشبودن Internet ممکن است اینترنت داشته باشیم؟
بله. اگر ONT در حالت Bridge تنظیم شده باشد، اتصال اینترنت روی روتر جداگانه برقرار میشود. در این شرایط ممکن است:
- PON سبز و ثابت باشد.
- LOS خاموش باشد.
- چراغ Internet روی ONT خاموش بماند.
- اینترنت از طریق روتر متصل به ONT بهدرستی کار کند.
این یکی از مهمترین استثناها در تفسیر چراغهاست. خاموشبودن Internet همیشه به معنی خرابی سرویس نیست.
PON روشن است اما اینترنت نداریم؛ مشکل کجاست؟
اگر PON سبز ثابت و LOS خاموش است، مسیر نوری و ثبت دستگاه احتمالاً برقرارند. در این وضعیت بهتر است عیبیابی از لایه اینترنت و شبکه داخلی ادامه پیدا کند.
موارد زیر را بررسی کنید:
- با بیش از یک گوشی یا رایانه اتصال را آزمایش کنید.
- در صورت امکان یک دستگاه را با کابل شبکه به مودم یا روتر متصل کنید.
- بررسی کنید فقط Wi-Fi قطع است یا اتصال کابلی هم اینترنت ندارد.
- وضعیت WAN یا PPPoE روتر جداگانه را بررسی کنید.
- مطمئن شوید کابل شبکه میان ONT و روتر به پورت صحیح متصل است.
- وضعیت چراغ LAN مربوط به همان پورت را ببینید.
- اختلال احتمالی سرویس یا حساب کاربری را از پشتیبانی پیگیری کنید.
از نظر عیبیابی، روشنبودن PON همراه با خاموشبودن LOS نشان میدهد شروع بررسی از تعویض کابل فیبر منطقی نیست؛ ابتدا باید تنظیمات WAN، اتصال روتر و وضعیت سرویس کنترل شوند. این نتیجه از تفکیک وضعیت سیگنال نوری، ثبت PON و اتصال Internet به دست میآید.
ترکیب چراغها چه مشکلی را نشان میدهد؟
این جدول برای تشخیص اولیه است. الگوی دقیق چراغها ممکن است در مودمهای Huawei، ZTE، Nokia، FiberHome یا TP-Link متفاوت باشد.
وضعیت چراغها برداشت احتمالی اقدام مناسب
PON ثابت، LOS خاموش، Internet روشن اتصال عادی است در صورت مشکل، Wi-Fi یا دستگاه را بررسی کنید
PON ثابت، LOS خاموش، Internet خاموش مشکل سرویس، تنظیمات WAN یا Bridge Mode اتصال روتر و وضعیت سرویس بررسی شود
PON چشمکزن، LOS خاموش ثبت یا همگامسازی کامل نشده است مدتی صبر و سپس با پشتیبانی پیگیری شود
PON خاموش، LOS قرمز سیگنال نوری قطع یا ضعیف است کابل بررسی و اختلال گزارش شود
PON خاموش، LOS خاموش ثبتنشدن مودم یا وضعیت مدلمحور راهنمای مودم و پشتیبانی بررسی شود
همه چراغها خاموش برق یا آداپتور مشکل دارد پریز، آداپتور و کلید Power بررسی شود
چراغها مرتب قطعووصل میشوند ناپایداری سیگنال، برق یا دستگاه زمان و الگوی قطعی ثبت و گزارش شود
چراغ LAN و Wi-Fi روشن است، اما اینترنت قطع است
روشنبودن Wi-Fi فقط نشان میدهد شبکه بیسیم مودم فعال است. این چراغ درباره سلامت ارتباط فیبر یا اتصال اینترنت اطلاعات قطعی نمیدهد.
ممکن است گوشی به نام شبکه Wi-Fi متصل شود، اما مودم به اینترنت دسترسی نداشته باشد. به همین ترتیب، روشنبودن LAN یعنی یک ارتباط کابلی میان مودم و دستگاه دیگر برقرار است؛ نه اینکه سرویس اینترنت حتماً فعال باشد.
در چنین شرایطی ابتدا PON و LOS را بررسی کنید. اگر وضعیت آنها عادی بود، مشکل را در اتصال Internet، تنظیمات روتر یا سرویس اپراتور دنبال کنید.
چه زمانی باید با پشتیبانی تماس بگیریم؟
در شرایط زیر بهتر است اختلال را به پشتیبانی سرویس گزارش کنید:
- LOS پس از بررسی ظاهری کابل همچنان قرمز است.
- PON برای مدت طولانی چشمک میزند و ثابت نمیشود.
- PON خاموش است، اما LOS وضعیت عادی دارد.
- اتصال چند بار در روز قطع و دوباره برقرار میشود.
- PON ثابت و LOS خاموش است، اما هیچ دستگاهی اینترنت ندارد.
- پس از جابهجایی مودم یا کابل، چراغهای نوری تغییر کردهاند.
- قطعی پس از عملیات ساختمانی، جابهجایی وسایل یا فشار روی کابل شروع شده است.
برای اختلالهای مربوط به LOS، از بازکردن باکس فیبر یا تعمیر خانگی کانکتور خودداری کنید. بررسی توان نوری و سلامت مسیر به ابزار تخصصی نیاز دارد.
جمعبندی
برای تشخیص وضعیت مودم، ابتدا به LOS نگاه کنید: خاموشبودن آن معمولاً طبیعی و قرمزشدنش نشانه اختلال سیگنال نوری است. سپس PON را بررسی کنید؛ سبز ثابت یعنی مودم در شبکه اپراتور ثبت شده است. در مرحله آخر چراغ Internet مشخص میکند اتصال اینترنت یا نشست WAN برقرار شده است یا خیر.
بنابراین:
- LOS قرمز: مسیر و سیگنال نوری را پیگیری کنید.
- PON ناپایدار: ثبت مودم یا ارتباط با OLT را بررسی کنید.
- PON ثابت و Internet خاموش: تنظیمات سرویس، روتر یا Bridge Mode را بررسی کنید.
اگر LOS قرمز است یا PON به حالت ثابت نمیرسد، وضعیت دقیق چراغها را ثبت کرده و بدون دستکاری کانکتور با پشتیبانی پیشگامان تماس بگیرید. برای بررسی شرایط دریافت سرویس نیز میتوانید به صفحه اینترنت فیبر نوری پیشگامان مراجعه کنید.
سؤالات متداول
چراغ LOS مودم فیبر نوری باید روشن باشد یا خاموش؟
LOS در حالت عادی باید خاموش باشد. روشن یا چشمکزنشدن قرمز آن معمولاً نشان میدهد سیگنال نوری دریافت نمیشود یا قدرت آن ضعیف است.
چشمکزدن چراغ PON طبیعی است؟
چشمکزدن کوتاهمدت هنگام راهاندازی و ثبت مودم میتواند طبیعی باشد. اگر این وضعیت ادامه پیدا کند و PON ثابت نشود، احتمال مشکل در ثبت دستگاه، پیکربندی یا ارتباط شبکه وجود دارد.
چرا PON سبز است اما اینترنت ندارم؟
سبزبودن PON یعنی ارتباط دستگاه با شبکه نوری برقرار و ثبت شده است؛ اما مشکل میتواند در اتصال WAN، تنظیمات PPPoE، روتر، کابل LAN یا سرویس کاربر باشد. ابتدا اتصال را با کابل و روی چند دستگاه آزمایش کنید.
آیا خاموش و روشنکردن مودم چراغ LOS را درست میکند؟
اگر قرمزشدن LOS ناشی از یک اختلال موقت دستگاه باشد، راهاندازی مجدد ممکن است وضعیت را تغییر دهد؛ اما قطعی کابل، افت توان نوری یا خرابی مسیر با خاموش و روشنکردن حل نمیشود.
آیا با چراغ Internet خاموش میتوان به اینترنت متصل بود؟
بله. در حالت Bridge ممکن است اتصال اینترنت روی یک روتر جداگانه برقرار شود و چراغ Internet روی ONT خاموش بماند. TP-Link نیز این حالت را در توضیح نشانگرهای GPON ذکر کرده است.
چرا چراغ Wi-Fi روشن است ولی سایتها باز نمیشوند؟
چراغ Wi-Fi فقط فعالبودن شبکه بیسیم داخلی را نشان میدهد. برای تشخیص اتصال اینترنت باید وضعیت PON، LOS و Internet را نیز بررسی کنید.
قرمزشدن LOS میتواند به دلیل خمشدن کابل باشد؟
بله، خم تند یا فشار روی کابل میتواند باعث افت یا قطع سیگنال شود. کابل را نکشید یا صافکردن اجباری نکنید؛ فقط مسیر آن را از نظر گره، فشار و زاویه تند بررسی کنید.
